摘要

一 产品简介：
   ZTS直线振动筛运动轨迹为直线，可供选煤、选矿、建材、发电、制糖、制盐、化工等行业进行脱水、脱介、脱泥作业及中、细粒度物料的干、湿筛分。该系列筛机采用双电机自同步拖动，应用振幅可调的偏心块振动器，采用高企强度螺旋栓联接框架式结构。具有结构先进、坚固耐用、噪声低、维修方便、筛分效率高等优点。
   ZTS直线振动筛分单层和双层；筛面有编织、条缝、聚氨酯等，一般倾角为0°（可设计为2°——7°）电动机可安装在筛机的左侧或右侧，用户无要求，按安装图制作。

产品介绍

ZTS直线脱水筛

一产品简介：
ZTS直线振动筛运动轨迹为直线，可供选煤、选矿、建材、发电、制糖、制盐、化工等行业进行脱水、脱介、脱泥作业及中、细粒度物料的干、湿筛分。该系列筛机采用双电机自同步拖动，应用振幅可调的偏心块振动器，采用高企强度螺旋栓联接框架式结构。具有结构先进、坚固耐用、噪声低、维修方便、筛分效率高等优点。
ZTS直线振动筛分单层和双层；筛面有编织、条缝、聚氨酯等，一般倾角为0°（可设计为2°——7°）电动机可安装在筛机的左侧或右侧，用户无要求，按安装图制作。

二、产品型号说明:

2 Z T S 1542

┬ ┬ ┬ ┬ ┬　┬

│ │ │ │ │　└────────　筛面长度（dm）

│ │ │ │ └──────────　筛面宽度(dm)

│ │ │ └───────────-　筛机

│ │ └─────────────　脱水

│ └──────────────-　直线振动

└────────────────　双层（单层不注）

三、产品型号参数表

型号	筛面			给料粒度 (mm)	处理量 (t/h)	频率 (Hz)	双振幅 (mm)	电动机		每支点动负荷(N)		总重量 (kg)
型号	层数	面积（㎡）	孔径（mm）	给料粒度 (mm)	处理量 (t/h)	频率 (Hz)	双振幅 (mm)	型号	功率 (KW)	工作时	启停机时	总重量 (kg)
ZTS1022	1	2.25	0.25—13	≤250	10—50	16	6—9	Y132S—6	3*2	±818	±4090	2200
2ZTS1022	2	2.25	3—50 0.25—13	≤250	10—50	16	6—9	Y132M1—6	4*2	±937	±4685	2878
ZTS1230	1	3.6	0.25—13	≤250	18—65	16	6—9	Y132M1—6	4*2	±965	±4825	2850
2ZTS1230	2	3.6	3—50 0.25—13	≤250	18—65	16	6—9	Y132M1—6	4*2	±1323	±6615	3740
ZTS1236	1	4.3	0.25—13	≤250	22—75	16	6—9	Y132M1—6	4*2	±1023	±5115	3200
2ZTS1236	2	4.3	3—50 0.25—13	≤250	22—75	16	6—9	Y132M2—6	5.5*2	±1669	±8345	4220
ZTS1542	1	6.3	0.25—13	≤250	30—90	16	6—9	Y132M2—6	5.5*2	±1225	±6125	3800
2ZTS1542	2	6.3	3—50 0.25—13	≤250	30—90	16	6—9	Y132M2—6	5.5*2	±1975	±9875	5370
ZTS1556	1	8.4	0.25—13	≤250	35—100	16	6—9	Y132M2—6	5.5*2	±1332	±6660	5200
2ZTS1556	2	8.4	3—50 0.25—13	≤250	35—100	16	6—9	Y132M2—6	7.5*2	±1669	±8345	7100
ZTS1842	1	7.5	0.25—13	≤250	45—130	16	6—9	Y132M2—6	7.5*2	±1520	±7600	6130
2ZTS1842	2	7.5	3—50 0.25—13	≤250	45—130	16	6—9	Y132M2—6	7.5*2	±1975	±9875	7650
ZTS1856	1	10	0.25—13	≤250	50—150	16	6—9	Y132M2—6	7.5*2	±1825	±9125	6860
2ZTS1856	2	10	3—50 0.25—13	≤250	50—150	16	6—9	Y160L—6	11*2	±2412	±12060	8320
ZTS2156	1	11	0.25—13	≤250	60—180	12.5	6—9	Y160L—6	11*2	±2286	±11430	7800
2ZTS2156	2	11	3—50 0.25—13	≤250	60—180	12.5	6—9	Y160L—6	11*2	±2567	±12835	9500
ZTS2165	1	13	0.25—13	≤250	70—200	12.5		Y160L—6	11*2	±2480	±12400	8950
2ZTS2165	2	13	3—50 0.25—13	≤250	70—200	12.5		Y180L—6	15*2	±2754	±13770	11500
ZTS2561	1	15	0.25—13	≤250	80—230	12.5	6—10	Y180L—6	15*2	±2800	±14000	11900
2ZTS2561	2	15	3—50 0.25—13	≤250	80—230	12.5	6—10	Y180L—6	15*2	±2980	±14900	13700
ZTS2570	1	17	0.25—13	≤250	90—250	12.5	6—10	Y180L—6	15*2	±2875	±14375	13100
2ZTS2570	2	17	3—50 0.25—13	≤250	90—250	12.5	6—10	Y200L1—6	18.5*2	±3285	±16425	15000

四、产品结构图:

激振器式结构直线脱水筛

ZTS直线脱水筛

1——筛箱；2——振动器总成；3——弹簧支撑装置；4——电动机及传动装置；5——电动机支架
振动筛结构示意图
主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机：(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

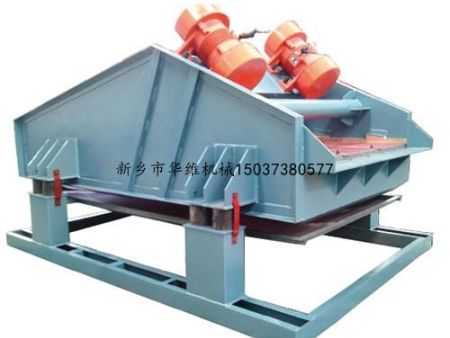

振动电机结构直线脱水筛

ZTS直线振动脱水筛|脱水振动筛-新乡市华维机械设备有限公司

五、主要安装尺寸:

筛机型号	L	L1	L2	L3	L4	L5	B	B1	B2	B3	B4	B5	H	H1	H2	H3	n
ZTS1024	2500	2200	1685	150	250	280	2117	1000	1300	1115	140	205	1500	810	450		22
2ZTS1024	2500	2200	1685	150	250	400	2157	1000	1300	1115	140	260	1850	1200	340	760	22
ZTS1230	3100	2600	1620	330	250	400	2406	1200	1500	1303	140	260	1520	810	430		22
2ZTS1230	3100	2600	1620	330	250	400	2406	1200	1500	1303	140	260	1825	1150	305	730	22
ZTS1236	3700	2800	1750	730	250	400	2406	1200	1500	1303	140	260	1518	760	410		22
2ZTS1236	3700	2800	1750	730	320	480	2563	1200	1500	1303	160	300	1980	1150	350	775	22
ZTS1542	4300	3200	1903	880	320	480	2840	1500	1880	1504	160	300	1800	810	470		22
2ZTS1542	4300	3200	1903	880	320	480	2840	1500	1880	1504	160	300	2300	1320	364	840	22
ZTS1556	5700	4000	2750	1000	320	480	2840	1500	1880	1504	160	300	1800	807	200		22
2ZTS1556	5700	4000	2750	1000	320	520	2910	1500	1880	1504	180	350	2300	1320	364	840	22
ZTS1842	4300	3200	2080	880	320	520	3178	1800	2180	1623	180	350	1942	1035	200		22
2ZTS1842	4300	3200	2080	880	320	520	3178	1800	2180	1623	180	350	2618	1052	200	532	22
ZTS1856	5700	4000	2502	1000	350	520	3178	1800	2180	1623	180	350	2138	1075	200		22
2ZTS1856	5700	4000	2502	1000	350	550	3295	2100	2180	1623	180	380	2668	1090	220	533	22
ZTS2156	5700	4000	2502	1000	350	550	3532	2100	2480	1801	180	380	2175	838	250		22
2ZTS2156	5700	4000	2502	1000	350	550	3532	2100	2480	1801	180	380	3035	1270	250	660	22
ZTS2165	6600	4800	2995	1250	350	550	3532	2100	2480	1801	180	380	2478	946	280		22
2ZTS2165	6600	4800	2995	1250	400	600	3730	2100	2480	1801	200	400	3035	1270	280	660	22
ZTS2560	6100	4500	2845	1100	400	600	4045	2500	2880	2030	200	400	2335	927	280		22
2ZTS2560	6100	4500	2845	1100	400	600	4045	2500	2880	2030	200	400	3035	1270	280	660	22
ZTS2570	7100	5200	3400	1300	400	600	4045	2500	2880	2030	200	400	2368	920	280		22
2ZTS2570	7100	5200	3400	1300	400	600	4197	2500	2880	2030	200	400	3035	1270	280	660	22

脱水筛的使用：

试运转结束后，检查上述内容无误，重新紧固所有紧固件，筛网及各零部件紧固完好，即可正式使用。

在此之前，必须做好如下工作：

1）操作人员的培训　应了解设备的各部结构和简单的工作原理；工作前，应做好开车准备，检查回转件灵活无卡阻，筛网完好，各零部件无松脱，螺栓紧固。

2）无负载启动和停车　振动筛一般都用于破碎筛分成套设备或洗选流程中，要求筛机空载启动和停车。因此需遵守逆工艺流程启动，顺工艺流程停车的原则。除特殊原因外，不允许带料停车。当筛面上有积料时，必须清除之，方可启动。运转正常后，方能开始给料。

安装及日常维护

安装前的准备

⒈检查电机标牌是否与要求相符。

⒉用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。

⒊检查电机各紧固件，谨防松动。

⒋检查电机表面有无损坏、变形。

⒌检查是否转动灵活，若有异常，应排除。

⒍检查电源，是否缺相，并空载运行5分钟。

安装与调整

⒈电机应紧固在安装面上，安装面必须光滑、平整。

⒉电机可水平安装。

⒊电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。

⒋电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。

⒌激振力的调整。

使用与维修

⒈本机应装设电气保护装置。

⒉本机运行初期，每天至少检查地脚螺栓一次，防止松动。

⒊当电机旋转方向不符合要求时，调整电源相序即可。

⒋电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

⒌本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

⒍本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。

日常保养

⒈启动前：

⑴检查粗网及细网有无破损

⑵检查运输支撑是否拆除。

⒉启动时：

⑴注意有无异常杂音

⑵电流是否稳定

⑶振动有无异状

⒊使用后：每次使用完毕即清理干净.

定期保养

定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。
